תמיכות צנרת ומתלים: איך מונעים כשל תרמי במערכת מיזוג וקירור

הרבה בעלי מערכות חושבים שהצנרת היא החלק הכי פשוט במערכת קירור או מיזוג, ודווקא היא הסיבה למרבית הכשלים בשטח שאנחנו רואים. תמיכות צנרת שהותקנו במרווחים גדולים מדי, חוסר בלולאות התפשטות ובידוד לא נכון מרעידות, כל אלה יכולים להפוך פרויקט מעולה על הנייר לסיוט תפעולי תוך שנה שנתיים. בד. גרינצוויג קירור ומיזוג אנחנו מתמחים בעבודות צנרת מורכבות למערכות תעשייתיות כבר מעל 20 שנה, ומהניסיון בשטח למדנו שההבדל בין מערכת שעובדת שקט ואמינה לבין מערכת שרועדת ונוזלת נמצא בדיוק בפרטים הקטנים האלו של תמיכה ועיגון נכונים.

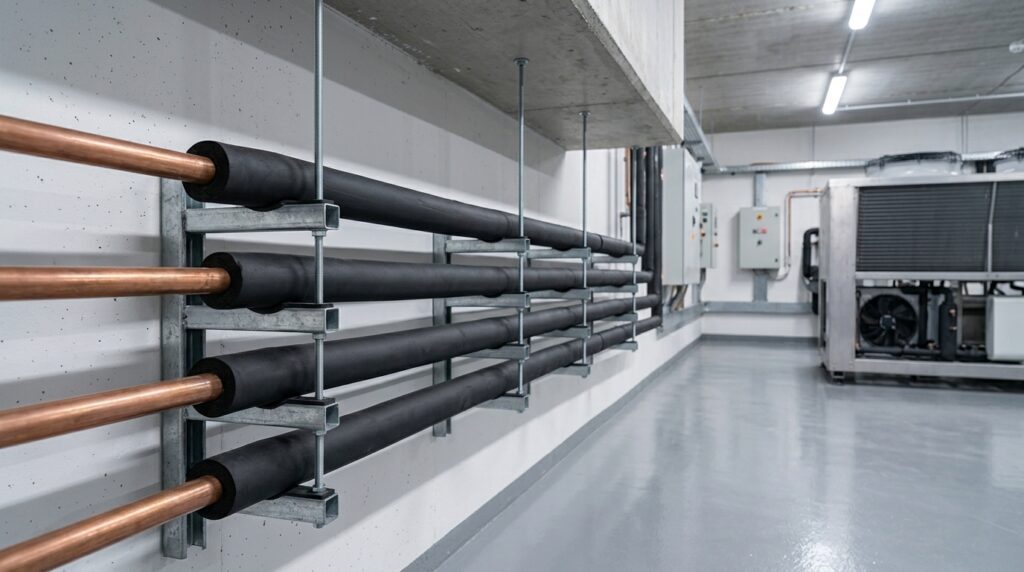

מרווחי תמיכה: כמה רחוק אפשר להשאיר צינור בלי סיוע

הכלל הבסיסי בהתקנת צנרת פשוט: ככל שהצינור עבה יותר, הוא יכול להישאר יותר רחוק בין תמיכה לתמיכה. ככל שהחומר קשיח יותר, הוא סובל טוב יותר מרווחים גדולים. הבחירה שלנו בחומר הצנרת משפיעה ישירות על תדירות התמיכות שנצטרך להתקין. הנה הכללים המרכזיים לפי חומרי הצנרת שאנחנו עובדים איתם:

1. צנרת פלדה מאפשרת את המרווחים הגדולים ביותר בין תמיכות, בזכות החוזק המכני הגבוה שלה. מתאימה במיוחד לעבודות בקנה מידה גדול שבהן מספר התמיכות משפיע על עלות ההתקנה.
2. צנרת נירוסטה (פלב"ם) דומה מבחינת דרישות תמיכה לפלדה, עם ההבדל שהיא עמידה יותר בפני קורוזיה ומתאימה גם לסביבות עם לחות גבוהה או כימיקלים.
3. צנרת נחושת רכה יותר ודורשת תמיכות בתדירות גבוהה יותר, במיוחד בקטרים דקים שנמצאים במערכות מיזוג ומעבירים גז קירור.
4. צנרת PPR דורשת את התמיכות הצפופות ביותר, כי החומר הפלסטי מתרחב פי עשרה בערך יותר ממתכת בעת חימום, ומרווח גדול מדי גורם לצינור להתקמט בין נקודות התמיכה.

חשוב לדעת: המספרים המדויקים משתנים לפי תקן ההתקנה, טמפרטורת העבודה, כיוון הצינור (אנכי או אופקי) ומשקל הנוזל בתוכו. בפרויקטים שאנחנו מבצעים, החישוב נעשה על ידי המהנדס לפני שמזמינים מתלה אחד. חיסכון בתמיכות עולה יקר הרבה יותר בטווח הארוך.

נקודות עיגון: איפה קובעים לצינור "להישאר במקום"

נקודת עיגון היא בדיוק מה שהשם מרמז: נקודה שבה הצינור מקובע פיזית למבנה ולא זז לשום כיוון. בין נקודות העיגון, הצינור צריך להיות חופשי לזוז לצדדים בעת התפשטות והתכווצות תרמית, אבל בנקודות העיגון עצמן הוא נעול לחלוטין. תפקידן של נקודות העיגון להפנות את התנועה התרמית לכיוון הרצוי, לרוב לתוך לולאת התפשטות שנועדה בדיוק לספוג את התנועה הזו. בלי עיגון מתוכנן היטב, כוחות ההתפשטות התרמית מפעילים לחץ אדיר על מחברי הצנרת, על ציוד הקצה ואפילו על המדחסים עצמם.

בין נקודות העיגון אנחנו מתקינים תמיכות מנחות (Guides) שמאפשרות לצינור להחליק לאורכו אבל מונעות תנועה לצדדים או למעלה ולמטה. השילוב הנכון של עיגון קבוע ותמיכות מנחות הוא מה שהופך מערכת צנרת מורכבת לפתרון יציב שעובד עשרות שנים בלי תקלות מבניות. תכנון של עבודות צנרת מורכבות מתחיל תמיד במפה מדויקת של נקודות העיגון והמנחים, לפני שקונים ולו אלמנט אחד.

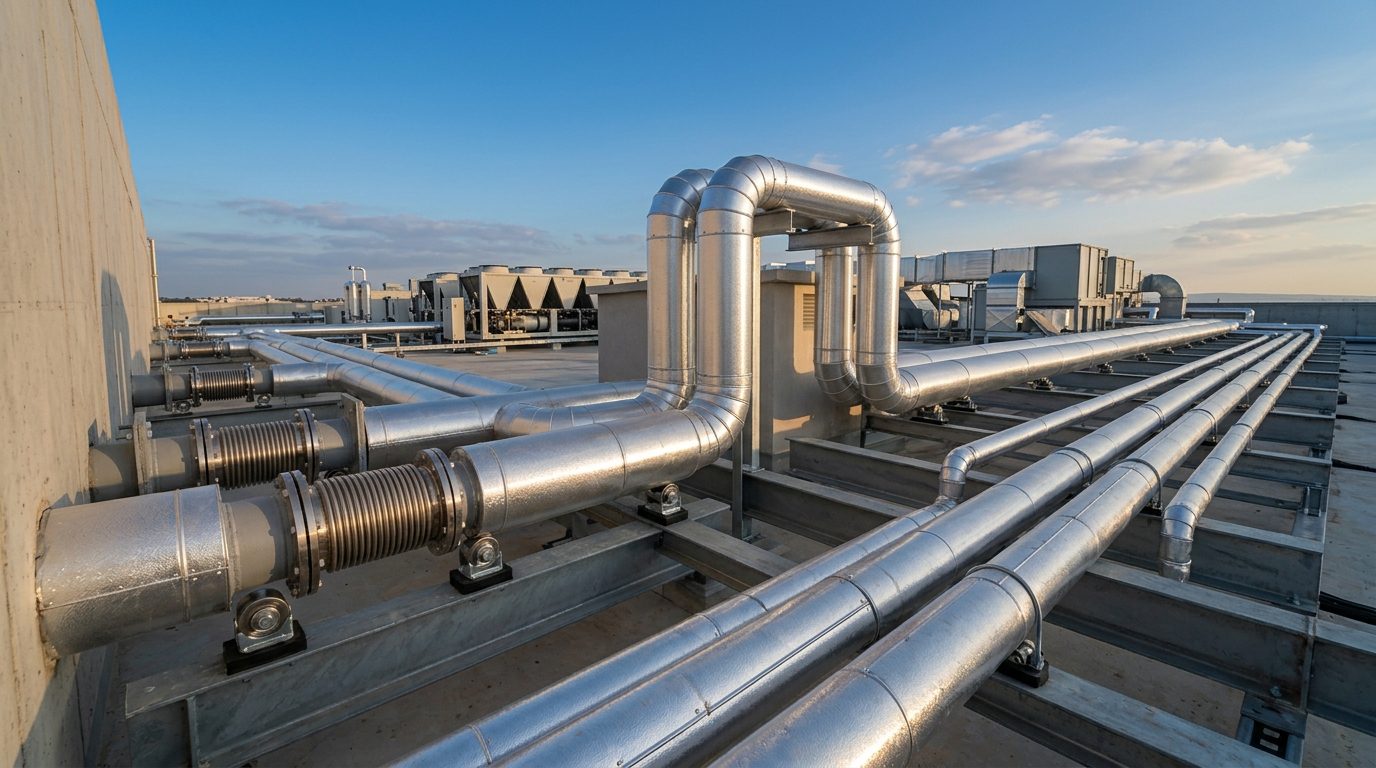

לולאות ומפרקי התפשטות: המקום שבו הצינור "נושם"

כל צינור מתרחב בחום ומתכווץ בקור, וזה תהליך פיזיקלי שאי אפשר לעצור. השאלה היא לא איך למנוע התפשטות תרמית צנרת, אלא איך לתת לה מקום לקרות בלי לפגוע במערכת. שני הפתרונות המרכזיים לספיגת התנועה הזו הם לולאת התפשטות ומפרק התפשטות. לולאה היא סטייה מכוונת של הצינור מהקו הישר בצורת אות U, L או Z, שבה מקטע הצינור הנוסף פועל כמו קפיץ ומתקפל או נמתח לפי הצורך. מפרק התפשטות הוא רכיב מכני, לרוב בצורת מפוח מתכת, שמותקן על הקו הישר וסופג תנועה אקסיאלית.

הבחירה בין הפתרונות תלויה במקום הזמין, בסוג הצנרת ובעלות. הנה השיקולים המרכזיים:

• לולאת התפשטות מסוג U פשוטה לתכנון ואמינה יחסית, אבל דורשת מקום רב יחסית. מתאימה למסלולים ארוכים בגגות ובחדרי מכונות.
• מפרק התפשטות מסוג מפוח קומפקטי וחוסך מקום, אבל דורש עיגון מדויק משני צדדיו כדי לעבוד נכון.
• מפרק מסוג Slip מאפשר תנועה גדולה יחסית במקום מצומצם, אבל דורש תחזוקה של האטמים כל כמה שנים.
• שינויי כיוון טבעיים בצנרת (זוויות של 90 מעלות) יכולים לפעמים להחליף לולאה ייעודית, אם המסלול הטבעי כולל מספיק גמישות.

המקום הכי מסוכן להזניח את זה הוא בקווים ארוכים ישרים, במיוחד במערכות קיטור, מים חמים או קירור עמוק שם הפרשי הטמפרטורה בין מצב מנוחה למצב עבודה מגיעים לעשרות מעלות. בפרויקטים תעשייתיים גדולים אנחנו לפעמים משלבים כמה סוגי פתרונות במסלול אחד, בהתאם לאילוצי המקום והתקציב.

בידוד מרעידות: איך שומרים על השקט

מדחסים, משאבות ומאווררים בכל מערכת קירור או מיזוג מייצרים רעידות שנעות דרך הצנרת בכל המבנה. אם לא בולמים אותן במקור, הצינורות עצמם הופכים למגברי רעש, והרעש הזה מגיע לכל חדר שהצנרת עוברת בו. הפתרון הבסיסי הוא בידוד רעידות בנקודות המגע בין הציוד לצנרת, וגם בנקודות המגע בין הצנרת למבנה עצמו. אנחנו משתמשים במחברי גומי גמישים בין המדחס לצנרת, במתלים עם רפידות גומי או קפיצים בחדרי מכונות, ובמעטפות רעש סביב מקטעים ארוכים שעוברים ליד חללי שהייה רגישים.

נקודה שרוב הלקוחות לא חושבים עליה: הרעש שאתם שומעים בחדר ליד לא בהכרח מגיע מהמדחס עצמו, אלא מהצינור שרוטט על מתלה מהודק מדי. תחזוקה שנתית של בידוד הרעידות היא חלק שאנחנו כוללים בכל חוזה תחזוקה, כי גומי ורפידות מתבלים עם הזמן ומאבדים את היעילות שלהם.

גישור תרמי: המקום שבו הבידוד מפסיק לעבוד

גישור תרמי (Thermal Bridging) הוא תופעה שבה מוליכות החום עוקפת את שכבת הבידוד דרך רכיב חשוף. במערכות קירור זה קורה כמעט תמיד בנקודות התמיכה, כשמתלה ממתכת נוגע ישירות בצינור קר בלי שכבת מבודד ביניהם. התוצאה: המתכת של המתלה מוליכה קור החוצה, יוצרת התעבות של לחות, מזרזת קורוזיה של המתלה עצמו ומבזבזת אנרגיה. הפתרון הסטנדרטי הוא שימוש בבלוקי תמיכה מבודדים, שמכניסים שכבת חומר מבודד עמיד בין הצינור לבין המתלה המתכתי.

הנקודה הזו מקבלת חשיבות מיוחדת בצנרת של גז קירור, שם הצינורות עובדים בטמפרטורות נמוכות מאוד. בפרויקטים של חדרי הקפאה תעשייתיים שאנחנו בונים, כל נקודת תמיכה מתוכננת מראש עם מבודד תרמי בעובי מתאים, וזה הבדל שרואים ישר בחשבון החשמל. גישור תרמי מוזנח לאורך עשרות נקודות תמיכה יכול להוסיף אחוזים משמעותיים לצריכת האנרגיה של המערכת כולה.

טבלת סיכום: החומרים, המרווחים והאתגרים

כדי לעזור לכם להבין את התמונה בקצרה, ריכזנו את חומרי הצנרת המרכזיים שאנחנו עובדים איתם ואת המאפיינים העיקריים שלהם מבחינת תמיכה והתפשטות:

הבחירה בחומר, בתמיכות ובאסטרטגיית ההתפשטות היא תמיד החלטה משולבת, ולא ניתן להפריד ביניהן. לכן בעבודות צנרת מורכבות אנחנו מתחילים תמיד בשלב תכנון מלא, שכולל ניתוח תנאי שטח ודרישות המערכת. תכנון לא נכון של מערכת הצנרת עלול להוביל לנזילות, ירידה בלחץ, קורוזיה בתוך הצינורות וכשל תרמי בטווח הארוך. במקום להסתכן ולתקן אחר כך, עדיף להשקיע בשלב התכנון את הזמן והמחשבה הנדרשים. אנחנו בד. גרינצוויג עומדים לרשותכם עם הידע והציוד לביצוע פרויקטי צנרת מורכבים ברמה הגבוהה ביותר, מהשלב הראשון של התכנון ועד למסירה והפעלה.

אם ננסה לזקק את כל הנושא של תמיכות צנרת למשפט אחד, זה מסתכם ביחסי הגומלין בין שני כוחות: מצד אחד הכובד של הצנרת והנוזל שבתוכה, שדורש תמיכה יציבה, ומצד שני הצורך של הצינור לזוז בעת התפשטות תרמית צנרת בין מצב עבודה למצב מנוחה. המערכת שתעבוד עשרות שנים בלי כשלים היא זו שמאזנת נכון בין השניים, לא זו שרק "יציבה" או רק "גמישה". בהתקנות שאנחנו מבצעים המהנדס עובר על כל מקטע ומקטע ומחליט בנפרד איזה סוג עיגון, איזה מרווח תמיכה ואילו רכיבי בידוד מתאימים. זה הבדל בין עבודה חובבנית שנראית טוב ביום המסירה, לבין עבודה מקצועית שגם עשור אחרי היא עדיין שקטה, יציבה ואטומה.
