כל פרויקט בנייה מורכב מתחיל עם אתגר אחד קריטי: לגרום לתוכניות שעל הנייר להתאים בדיוק למה שקורה בשטח. כשמערכות צנרת, מיזוג אוויר וקונסטרוקציה צריכות לעבוד יחד באותו מרחב, כל סטייה של סנטימטרים בודדים יכולה להפוך לבעיה שעולה מאות אלפי שקלים. סריקה דיגיטלית 3D לבנייה ותשתיות מספקת את הפתרון: טכנולוגיית LiDAR שיוצרת "תאום דיגיטלי" (Digital Twin) מדויק של האתר, ברמת דיוק של מילימטרים, תוך שעות בודדות.
בד. גרינצוויג, עם למעלה מ-20 שנות ניסיון בעבודות צנרת מורכבות ומערכות מיזוג תעשייתיות, אנחנו משלבים סריקה דיגיטלית כשלב בלתי נפרד מתהליך התכנון והביצוע. הניסיון שלנו מראה שפרויקטים שמתחילים עם נתוני סריקה אמיתיים חוסכים זמן, מונעים עבודה כפולה ומסתיימים בדיוק כפי שתוכננו.
מה זה בעצם סריקה דיגיטלית 3D ואיך היא עובדת

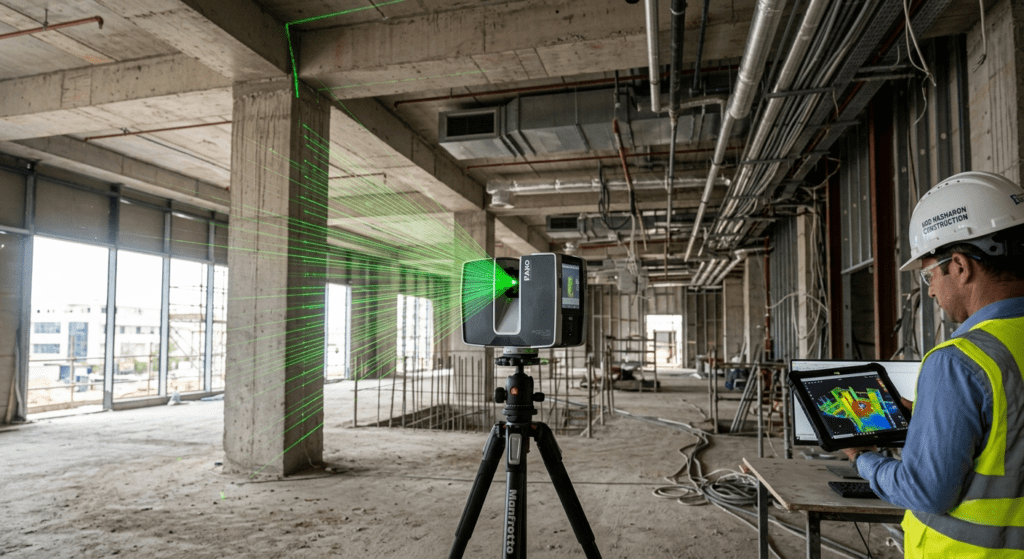

סריקה דיגיטלית מתבצעת באמצעות סורקי לייזר מסוג LiDAR (Light Detection and Ranging), שפולטים מיליוני קרני לייזר בשנייה. כל קרן "קופצת" מהמשטח ומחזירה מידע מדויק על המרחק, הזווית והמיקום של הנקודה שפגעה בה. התוצאה היא ענן נקודות (Point Cloud) שבו מיליוני נקודות מידע יוצרות מפה תלת ממדית מלאה של המבנה או השטח, ברמת דיוק של מילימטרים בודדים.
תארו לעצמכם שמצלמים את המבנה כולו בצילום אחד שתופס כל פינה, כל צינור, כל קורה וכל חיבור. אבל במקום תמונה שטוחה, מקבלים מודל תלת ממדי שאפשר לסובב, לחתוך, למדוד ולנתח מכל זווית אפשרית. זה בדיוק מה שסריקה דיגיטלית עושה, וזה בדיוק מה שמאפשר לצוותים לתכנן בביטחון מלא.
היתרונות של סריקה דיגיטלית 3D באתרי בנייה
דיוק שמבטל טעויות אנוש
במדידות ידניות מסורתיות, תמיד קיים מרווח טעות. סרגל שנקרא לא נכון, מדידה שנרשמה בטעות, נקודת ייחוס שזזה. הטכנולוגיה של סריקה דיגיטלית 3D מבטלת את הגורם האנושי מתהליך המדידה. הסורק לא מתעייף, לא טועה ולא מדלג על פרטים, וכל תכנון שמתבסס על נתוני הסריקה משקף את המציאות המדויקת בשטח.
חיסכון של ימי עבודה שלמים
סריקה של מבנה שלם, כולל כל הקומות, כל המערכות וכל הפרטים, יכולה להסתיים תוך שעות בודדות. צוות מדידות ידניות היה צריך ימים שלמים לאותה עבודה, ועדיין היה מפספס פרטים. החיסכון הזה לא מסתכם רק בזמן המדידה עצמה, אלא נמשך לאורך כל הפרויקט. כשהנתונים מדויקים מההתחלה, אין צורך בחזרות על עבודה, בפירוק והרכבה מחדש, או בהתאמות שעולות כסף רב.
בטיחות בלי פשרות
באתרי בנייה יש אזורים שמסוכן או קשה לגשת אליהם: גבהים, חללים צרים, אזורים שעדיין לא יציבים. סורק לייזר יכול למפות את האזורים האלה מרחוק, בלי לחשוף עובדים לסיכון. זו לא רק נוחות, זו אחריות מקצועית כלפי כל אנשי הצוות באתר.
שילוב ישיר עם תוכנות BIM
המידע שנאסף בסריקה נכנס ישירות לתוכנות מידול כמו Revit ותוכנות BIM (Building Information Modeling) נוספות. זה מאפשר לאדריכלים, למהנדסים ולקבלנים לעבוד על אותו מודל מעודכן ומדויק, כאשר כל שינוי, כל עדכון וכל תוספת נראים בזמן אמת לכל הצוותים המעורבים בפרויקט.
סריקה דיגיטלית לפני עבודות קונסטרוקציה
בתחום הקונסטרוקציה, הפער בין התוכניות ההנדסיות לבין מה שקורה בפועל בשטח יכול לעלות מאות אלפי שקלים. סריקה דיגיטלית לפני תחילת עבודות הקונסטרוקציה פותרת את הבעיה הזו לפני שהיא בכלל מתחילה. הסריקה מאפשרת לוודא שהשלד שנבנה תואם בדיוק לתוכניות המקוריות. אם עמוד נבנה בסטייה, אם קיר לא ישר, אם גובה התקרה שונה ממה שתוכנן, הסריקה תזהה את זה מיד.
ב-ד. גרינצוויג אנחנו יודעים שזיהוי סטייה של סנטימטרים בודדים בשלב מוקדם חוסך עבודות תיקון מורכבות בשלבים מתקדמים. הסריקה מועילה במיוחד גם בפרויקטים של שיפוץ ושימור מבנים ישנים. כשאין תוכניות מקוריות, או כשהתוכניות לא משקפות את מצב המבנה הנוכחי, הסריקה יוצרת בסיס מדויק לכל תכנון של תוספות או חיזוקים.
סריקה דיגיטלית 3D לפני עבודות צנרת ותשתיות
כאן הטכנולוגיה חוסכת את כאבי הראש הגדולים ביותר. בעבודות צנרת מורכבות, כמו אלה שאנחנו מבצעים בד. גרינצוויג, הדיוק הוא לא מותרות אלא הכרח. צינור שלא מתאים למיקום שלו גורר שרשרת של בעיות שעולות ביוקר.
גילוי התנגשויות לפני שהן קורות
אחד הכלים החזקים ביותר שמגיע עם סריקה דיגיטלית הוא Clash Detection (גילוי התנגשויות). לפני שמתקינים מערכת אינסטלציה חדשה, מערכת מיזוג אוויר או צנרת גז, סורקים את החלל הקיים. המערכת מזהה באופן אוטומטי אם צינור מתוכנן הולך להתנגש בקורה, בצינור אחר, או בכל רכיב קונסטרוקטיבי. זה מאפשר לתקן את התכנון לפני שמגיעים לשטח, לא אחרי שכבר התקינו והתחילו לפרק.
מיפוי מלא של מערכות סמויות
סריקה של כל מערכות הצנרת לפני סגירת קירות או יציקת בטון יוצרת מפה מדויקת של כל מה שמוסתר: כל צינור, כל כבל, כל תעלה. המידע הזה הוא זהב טהור לצורכי תחזוקה עתידית. כשמתרחשת תקלה בעוד שנים, אפשר לדעת בדיוק איפה כל צינור עובר בלי לשבור קירות.
ייצור טרומי מדויק שחוסך זמן באתר
בזכות הדיוק המילימטרי של הסריקה, אפשר לייצר חלקי צנרת מוכנים במפעל (Prefabrication) ולהביא אותם לאתר בידיעה מלאה שהם יתאימו בדיוק למקום שלהם. זה מקצר דרמטית את זמן העבודה באתר, מפחית פסולת ומאפשר עבודה נקייה ומסודרת.
מתי חייבים סריקה דיגיטלית ומתי אפשר בלעדיה
| סוג הפרויקט | רמת הצורך בסריקה דיגיטלית | הסיבה |
|---|---|---|
| בניין מגורים חדש עם מערכות מורכבות | גבוהה מאוד | מניעת התנגשויות בין מערכות צנרת ומיזוג |
| שיפוץ מבנה קיים ללא תוכניות | הכרחית | אין דרך אחרת ליצור בסיס תכנוני מדויק |
| מבנה לשימור | הכרחית | תיעוד מצב קיים לפני כל שינוי |
| פרויקט תשתיות עם צנרת מורכבת | גבוהה מאוד | Clash Detection חוסך עלויות עצומות |
| בנייה קלה פשוטה | נמוכה | עלות הסריקה לא מצדיקה את עצמה |
| בקרת איכות בפרויקטים גדולים | גבוהה | זיהוי סטיות בזמן אמת לפני שממשיכים |
חשוב לדעת: סריקה דיגיטלית 3D היא השקעה שמחזירה את עצמה במהירות בפרויקטים בינוניים וגדולים. אבל בפרויקטים קטנים ופשוטים, מדידות מקצועיות רגילות עדיין יכולות לספק מענה מספק. ההחלטה תלויה במורכבות הפרויקט, במספר המערכות שצריכות לעבוד יחד, וברמת הסיכון של אי התאמות.
איך נראה תהליך הסריקה הדיגיטלית משלב לשלב
הסריקה עצמה היא רק שלב אחד בתהליך מקצועי שלם. בואו נעשה סדר בשלבים:
- סקר מוקדם והגדרת מטרות- הצוות מגיע לאתר, מגדיר את גבולות הסריקה, בוחר נקודות הצבה לסורק ומוודא שהסביבה מוכנה לתהליך.
- ביצוע הסריקה באתר- הסורק מוצב בנקודות שונות ברחבי המבנה ואוסף מיליוני נקודות מידע. סריקת מבנה ממוצע נמשכת מספר שעות.
- עיבוד ענן הנקודות- הנתונים הגולמיים עוברים ניקוי, חיבור בין הסריקות השונות ובניית מודל אחיד ומדויק.
- הטענה לתוכנות BIM- ענן הנקודות המעובד נכנס לתוכנות כמו Revit, שם הוא הופך לבסיס התכנוני של כל המערכות.
- ניתוח Clash Detection- התוכנה מריצה בדיקות התנגשות אוטומטיות ומסמנת כל נקודת קונפליקט בין מערכות.
- תיקון התכנון והתאמות- צוותי התכנון מתקנים את ההתנגשויות במודל הדיגיטלי לפני שמתחילים לעבוד בשטח.
המודל שנוצר הופך להיות "מקור האמת" של הפרויקט. כל מחלקה, כל קבלן וכל מתכנן עובד מול אותו בסיס נתונים, מה שמונע אי הבנות ותקלות תקשורת שגורמות לעיכובים ולהפסדים. מה שאנחנו רואים אצל הלקוחות שלנו הוא ששילוב סריקה דיגיטלית בשלב מוקדם של הפרויקט מקצר את לוח הזמנים הכולל ומוריד באופן משמעותי את העלויות הבלתי צפויות. זו לא טכנולוגיה של העתיד, זו הדרך שבה פרויקטים מנוהלים נכון כבר היום.
רוצים לדעת איך סריקה דיגיטלית 3D יכולה לשפר את הפרויקט שלכם? צרו קשר עם הצוות של ד. גרינצוויג ונבנה יחד תכנון מדויק שחוסך זמן, כסף ובעיות.
