סינמטק הרצליה – מיזוג אוויר – עבודות צנרת מורכבות

סינמטק הרצליה – מיזוג אוויר – עבודות צנרת מורכבות

בסינמטק הרצליה ביצענו את מערכת מיזוג האוויר ואת עבודות הצנרת שלה, בשטח ממוזג של כ-1,000 מ"ר. האולמות נמצאים במרתף, והמעבים הותקנו על הגג, 10 קומות מעליהם. הפער הזה הפך את הפרויקט לעבודת צנרת מורכבת, שהצריכה פתרונות אדריכליים וטכניים לאורך כל המבנה.

נתוני הפרויקט

  • סוג המבנה: סינמטק, אולמות הקרנה במרתף
  • מערכת: VRF בטכנולוגיית HR (השבת חום)
  • שטח ממוזג: כ-1,000 מ"ר
  • צנרת: נחושת למערכות ה-VRF
  • מיקום המעבים: על הגג, 10 קומות מעל אולמות המרתף

האתגר: 10 קומות בין המעבים לאולמות

במערכת VRF היחידות הפנימיות והמעבים מחוברים בצנרת גז קירור, ולכל יצרן יש מגבלות ברורות על אורך הצנרת ועל הפרש הגובה בין היחידות. כשהמעבים נמצאים 10 קומות מעל היחידות שהם משרתים, תכנון התוואי, קוטרי הצנרת וחזרת השמן למדחס חייבים להיות מדויקים, אחרת המערכת לא תספק את הביצועים שלה.

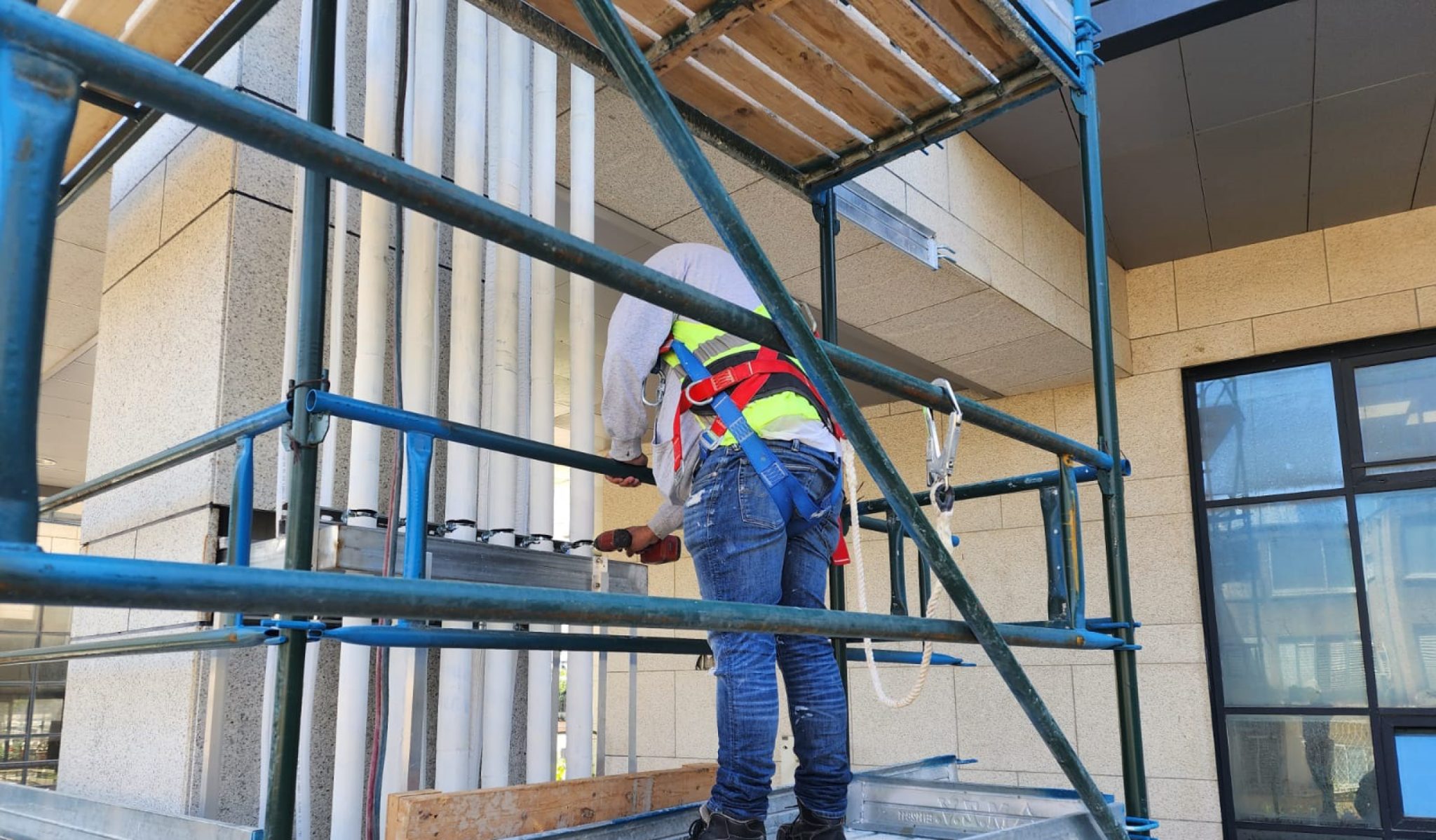

מעבר לחישוב ההנדסי, הצנרת צריכה גם לעבור בתוך מבנה ציבורי פעיל: בין קומות, דרך פירים ותקרות, בלי לפגוע במראה המבנה ובשימוש בו. כאן נדרשו הפתרונות האדריכליים, לצד עבודת התקנה של צנרת נחושת לאורך כל הגובה.

למה VRF עם השבת חום

מערכת VRF בטכנולוגיית HR יודעת לקרר אזור אחד ולחמם אזור אחר באותו זמן, ולהעביר את החום שנפלט מהאזור המקורר אל האזור שצריך חימום. במבנה שיש בו אזורים עם עומסים שונים, כמו אולמות מלאים בקהל לצד חללים אחרים, זה מאפשר נוחות בכל אזור בנפרד וחיסכון באנרגיה, כי חלק מהחום מנוצל במקום להיזרק החוצה.

התוצאה

הפרויקט נבנה והופעל לשביעות רצון הלקוח, עם מערכת מיזוג שמשרתת את האולמות והחללים של הסינמטק מהגג ועד המרתף.

לקריאה נוספת

אפשר לקרוא עוד על מיזוג אוויר עם מערכות VRF, על צנרת נחושת ועל מערכות מיזוג אוויר למבנים גדולים.
